让你的ISO镜像支持Ventoy方式启动,支持Legacy BIOS、UEFI
2020-10-8 8423

通过实践发现,想要让一个ISO镜像文件支持Ventoy启动,需要它的MBR和EFI使用微软的BOOTMGR,同时ISO格式使用微软推荐的UDF1.02版本,高版本UDF没有必要,因为Ventoy本身没做适配。

改造步骤

微软原版操作系统的ISO镜像是完美支持Ventoy的,那我们可以直接提取微软的ISO镜像文件里的相关文件,对自己的ISO进行改造。

不论你的ISO使用的是何种主引导和EFI,都需要换成微软的。比如你的MBR可能是使用的Grub4Dos,EFI使用的Grub2,这种组合生成的ISO如果使用Ventoy,可能需要使用它自带的Memdisk功能,而且Grub2在EFI下使用Ventoy可能不会把ISO识别为光盘,而是识别成了硬盘。

第一步,提取相关引导文件

先打开一个64位的微软原版操作系统的ISO镜像文件,比如WIn10的光盘镜像,打开后提取以下文件:

此处内容隐藏,登录后可见!立即登录  登录后请刷新页面!刷新

再打开一个32位的微软ISO镜像文件,提取以下文件:

此处内容隐藏,登录后可见!立即登录  登录后请刷新页面!刷新

第二步,合并efisys.bin文件

通过第一步,我们提取到了两个efisys.bin文件,但是着两个文件里面的内容是不一样的,我们现在需要把两个文件合二为一。

efisys.bin文件实际是一个img映像文件,通过第三方工具UltraISO或WinImage都可以直接打开并编辑。

这里演示通过WinImage去合并两个文件。

1、先用WinImage打开32位的efisys.bin,提取里面的\efi\boot\bootia32.efi文件

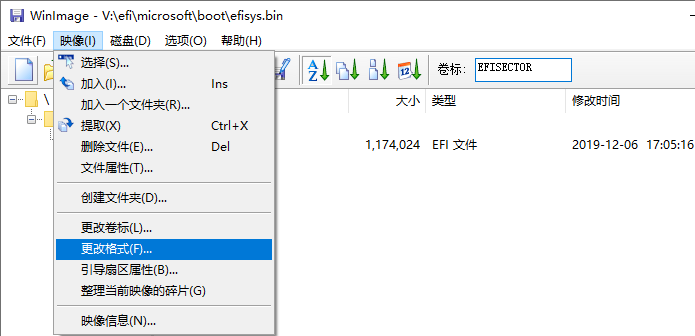

2、打开64位的efisys.bin,依次点击【映像】-【更改格式】

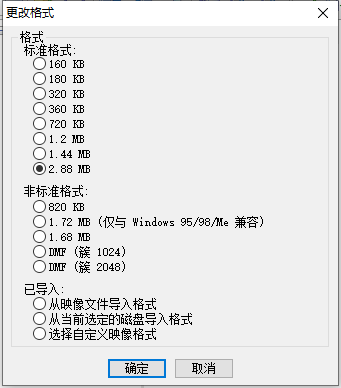

在弹出的【更改格式】对话框中,选择 标准格式 2.88 MB,并点击【确定】

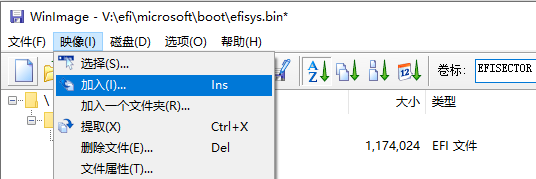

3、定位到\efi\boot目录,将刚刚提取出来的bootia32.efi加入到该目录,

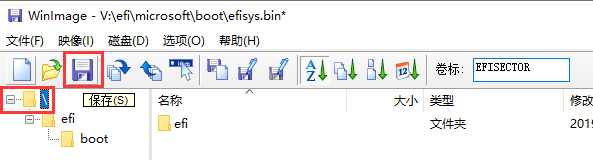

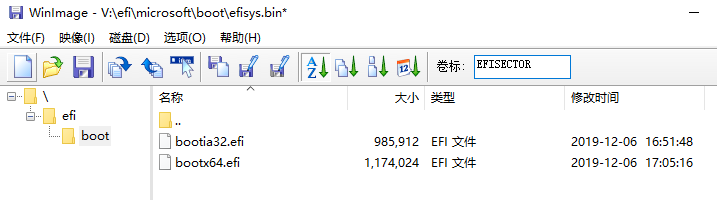

重新定位到根目录,点击【保存】按钮

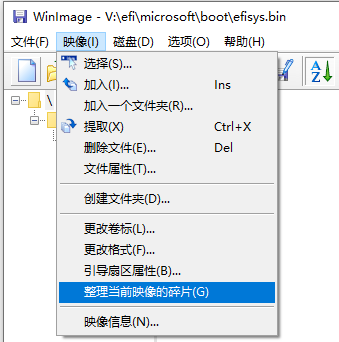

还可以整理一下文件碎片

整理完成后也需要重新保存

第三步,合并所有引导文件

将第一步中,提取的32位镜像里的\efi\boot\bootia32.efi放到64位提取后的\efi\boot目录,原先32位的efisys.bin文件可以删掉了。

最终的文件结构如下:

此处内容隐藏,登录后可见!立即登录  登录后请刷新页面!刷新

第四步,修改BCD文件,间接引导你的Grub4dos

假设你自己的ISO是使用了Grub4dos做了BIOS下的主引导,那么现在换成微软的BOOTMGR后需要修改BCD文件来引导你的grldr文件。

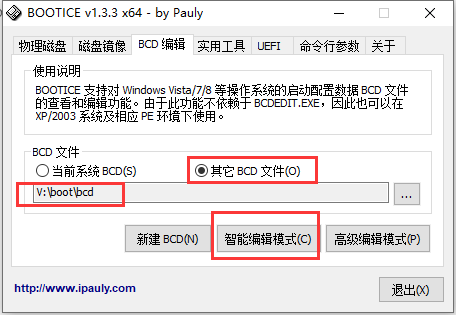

BCD文件可以使用BOOTICE进行编辑。使用BOOTICE的BCD编辑功能,打开\boot\bcd文件

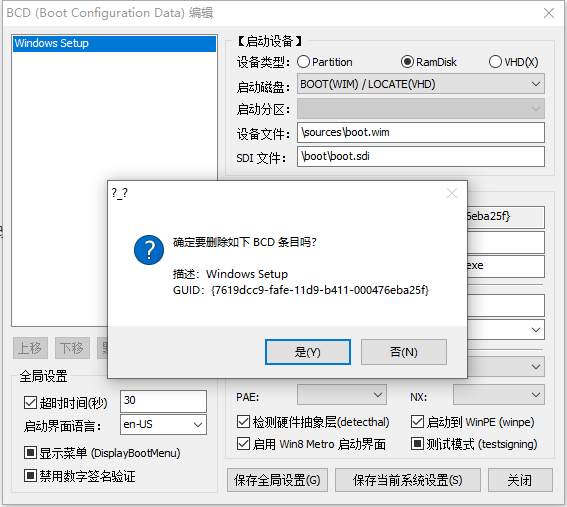

将原有的条目删除

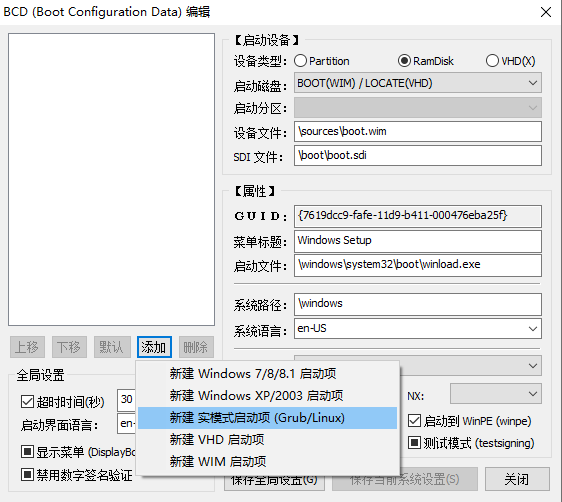

点击【添加】按钮,选择 新建 实模式启动项(Grub/Linux)

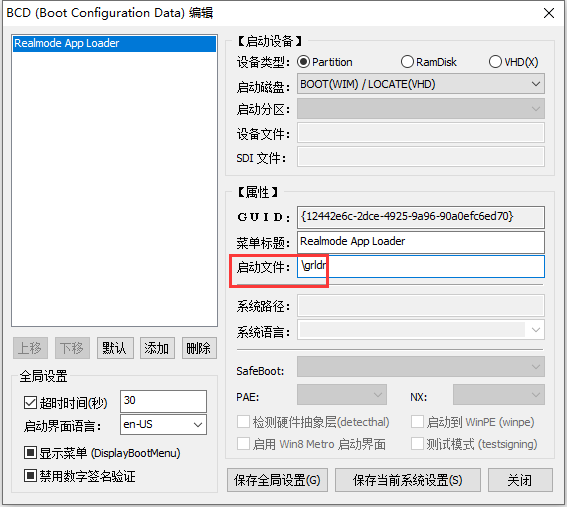

添加完成后,修改右侧的【启动文件】项目,比如这里可以改成\grldr

修改完成后点击【默认】、【保存全局设置】、【保存当前系统设置】按钮

第五步,EFI直接引导WinPE项目

这个步骤不是必须,因为Ventoy不支持UEFI IA32,所以即使你按此步骤操作了,但只要使用Ventoy引导时,也无法在UEFI IA32的设备上启动。

不过,如果你只是想制作高兼容性的双启镜像,那么就需要进行下一步操作了。

这里还是修改BCD文件,不过路径变成了\efi\microsoft\boot\bcd,还是用BOOTICE编辑BCD文件

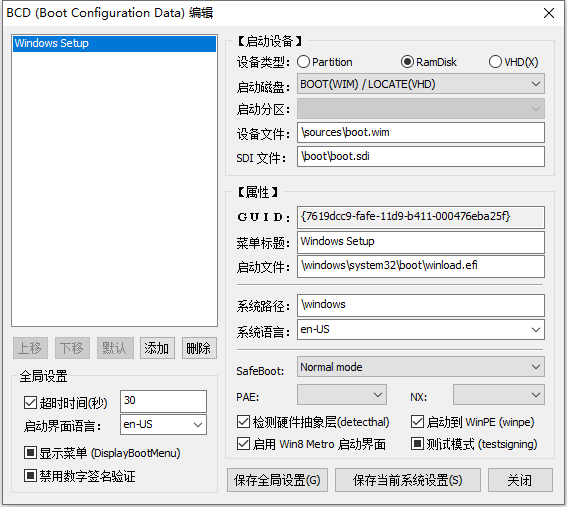

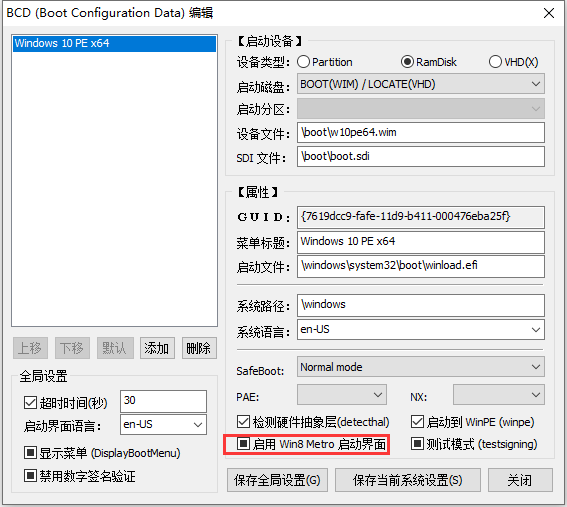

这里可以看到,BCD的启动条目默认只有一项启动\sources\boot.wim的项目,如果想实现UEFI IA32和UEFI X64双启,则需再添加一条启动菜单。作为区分,可以将默认菜单的标题和设备文件都进行修改,如下图所示:

注意要去掉勾选【启用 Win8 Metro 启动界面】

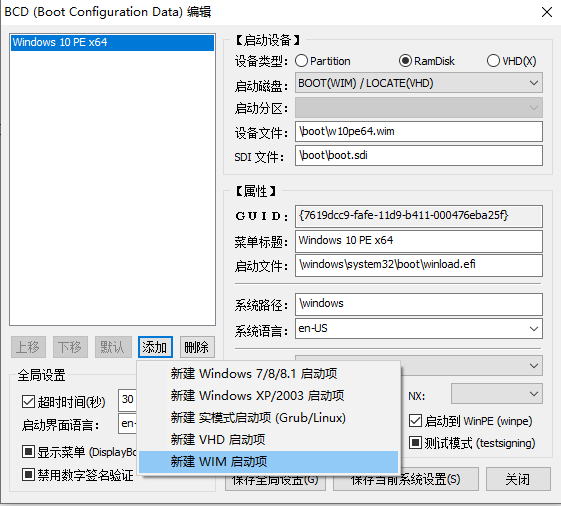

添加新菜单

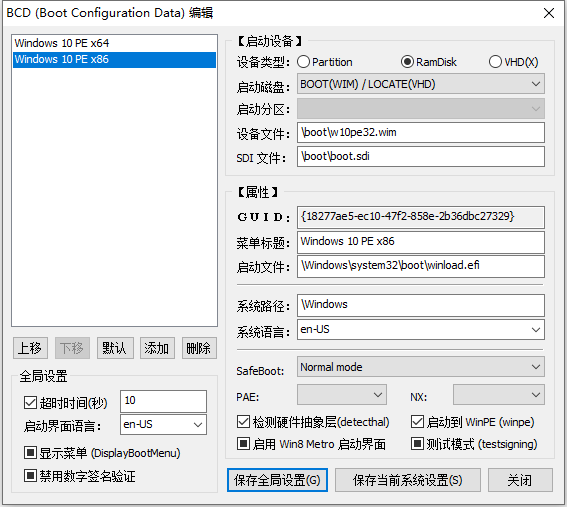

注意修改超时时间

这样在UEFI方式启动时,就会出现这两个菜单,然后选择对应架构的WinPE即可启动了。

打包成ISO镜像文件

这里使用微软的oscdimg软件来打包ISO镜像。

oscdimg运行参数如下:

此处内容隐藏,登录后可见!立即登录  登录后请刷新页面!刷新

这样,你就得到了一个支持Ventoy启动的ISO镜像文件了。



最后生成的ISO镜像文件已经上传到附件了:myiso.zip

最后于 2020-10-8 被caocaofff编辑 ,原因:
上传的附件:
  • myiso.zip (上传时间:2020-10-08 14:46:22,大小:4.98M,下载次数:109)
